کلمپ پنل خورشیدی- اتصال هوشمند، تثبیت مطمئن

فریم پنل خورشیدی

کلمپ میانی U شکل

کلمپ میانی

پنل پلیت

کلمپ پنل خورشیدی و اتصالات سازه؛ مهار مهندسی و تثبیت ایمن ماژول‌ها

در طراحی و اجرای نیروگاه‌های خورشیدی و استراکچرهای فتوولتائیک، پایداری مکانیکی پنل‌ها در برابر وزش باد، طوفان و لرزش‌های محیطی، مستقیماً به کیفیت و دقت ابعادی کلمپ پنل خورشیدی وابسته است. کارخانه آلوم طرح پاسارگاد با بهره‌گیری از خطوط اکستروژن پیشرفته و آلیاژ آلومینیوم استاندارد، انواع کلمپ‌های میانی، انتهایی و پلیت‌های نگه‌دارنده سازه خورشیدی را مطابق با استانداردهای مهندسی تولید و عرضه می‌نماید.

انواع کلمپ و تجهیزات اتصال پنل خورشیدی آلوم طرح پاسارگاد

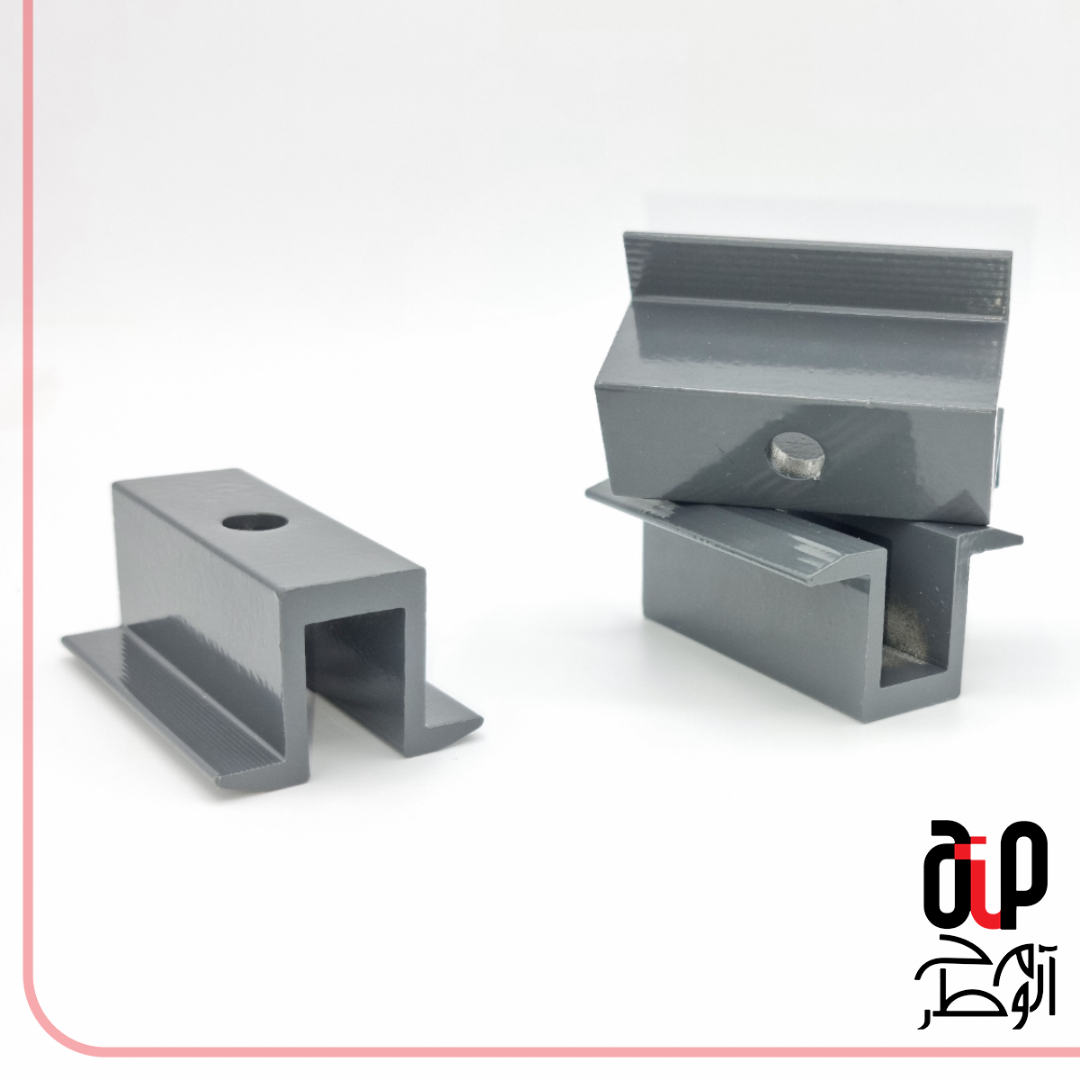

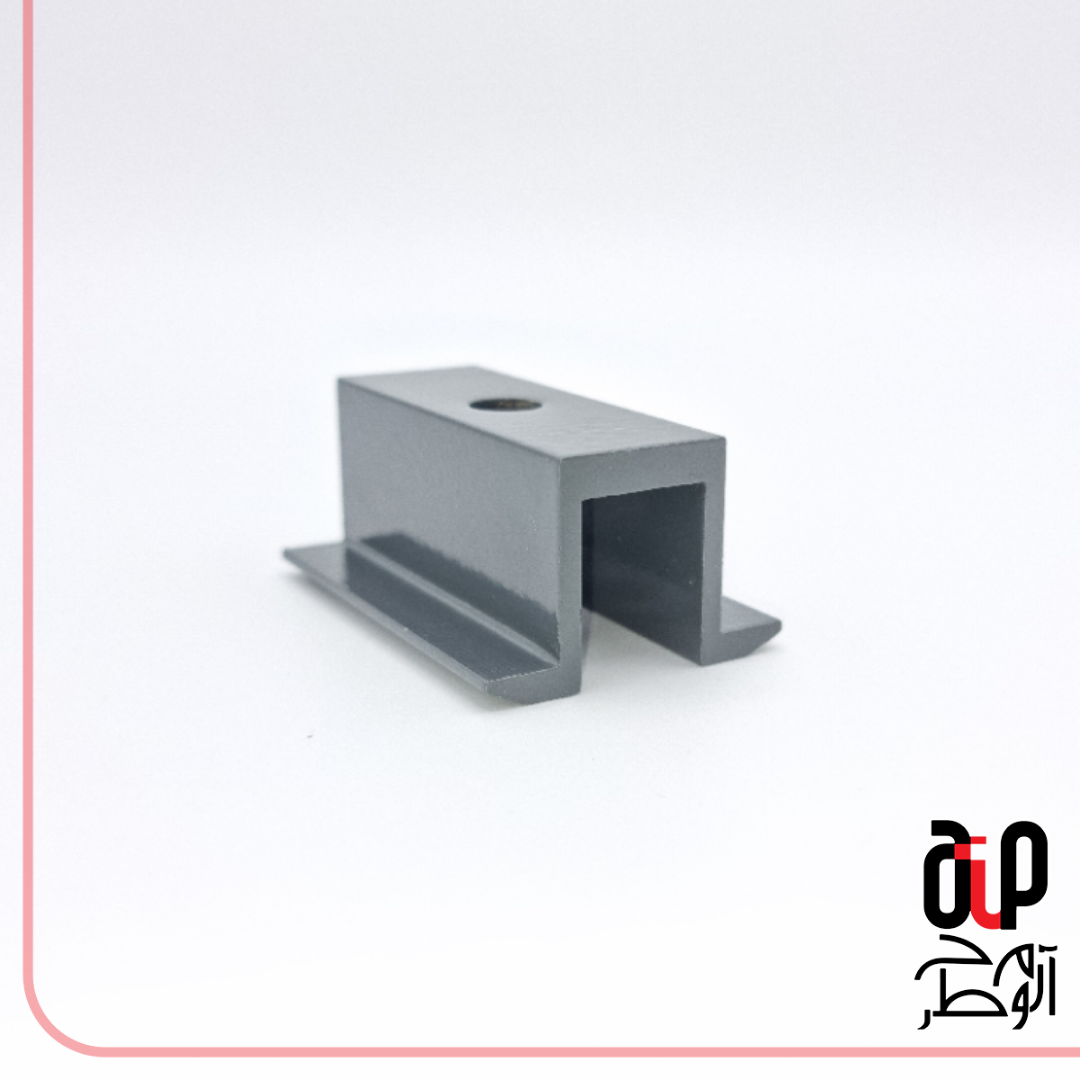

  • کلمپ میانی U شکل (U-Mid Clamp): طراحی‌شده با مقطع مقاوم و هندسه اختصاصی جهت مهار هم‌زمان لبه دو پنل مجاور بر روی ریل آلومینیومی. این کلمپ با ایجاد تکیه‌گاه متقارن، مانع از حرکت ماژول‌ها شده و فاصله لازم جهت انبساط حرارتی را تأمین می‌کند.

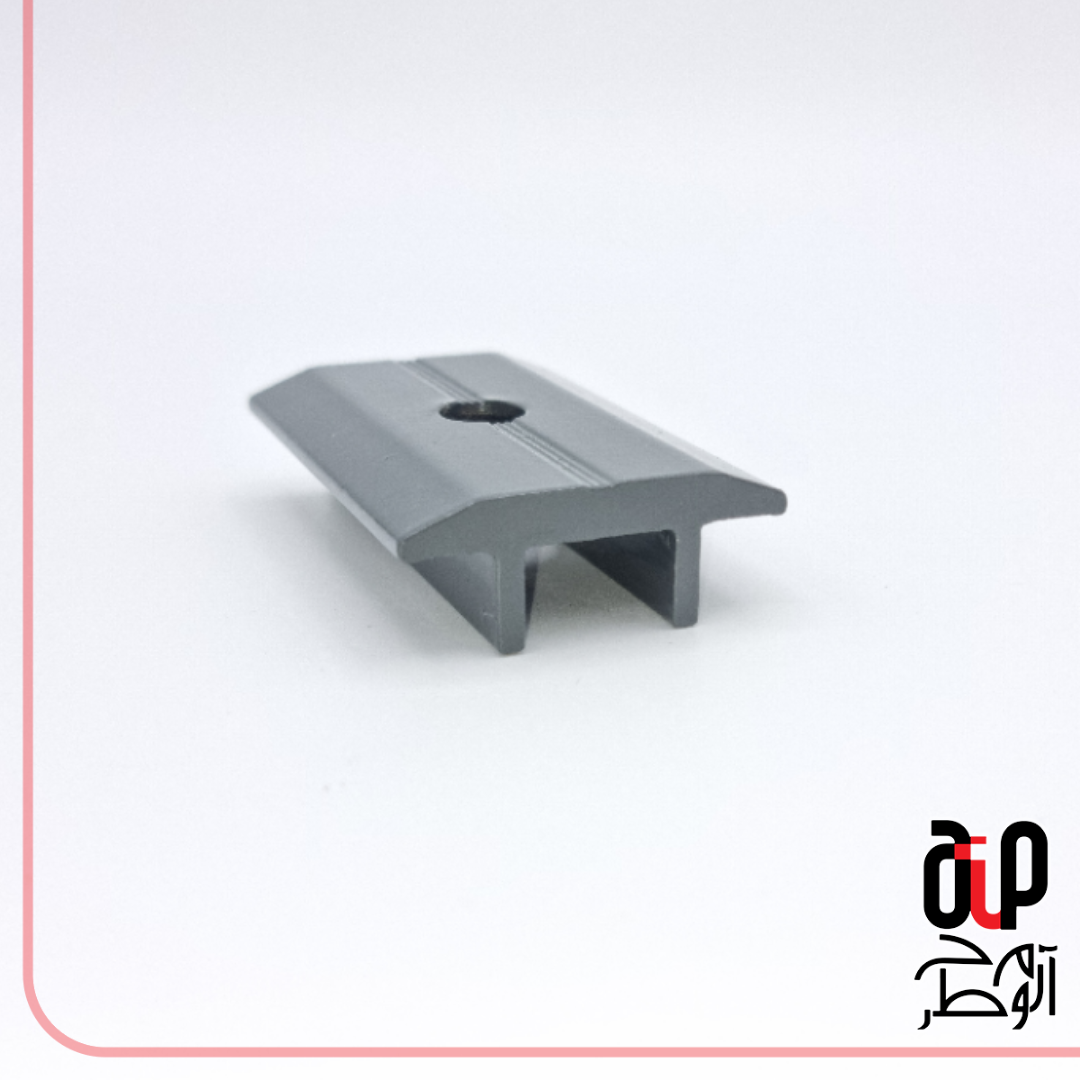

  • کلمپ میانی استاندارد (Mid Clamp): بست میانی بال‌دار با شیار دقیق برای پیچ آلن و مهره تی (T-Bolt)، مناسب برای انواع پنل‌های مونوکریستال و پلی‌کریستال.
  • اندکلمپ (End Clamp): بست انتهایی برای قفل کردن ماژول‌های ابتدا و انتهای هر ردیف؛ حیاتی‌ترین نقطه سازه در برابر نیروی مکش باد.

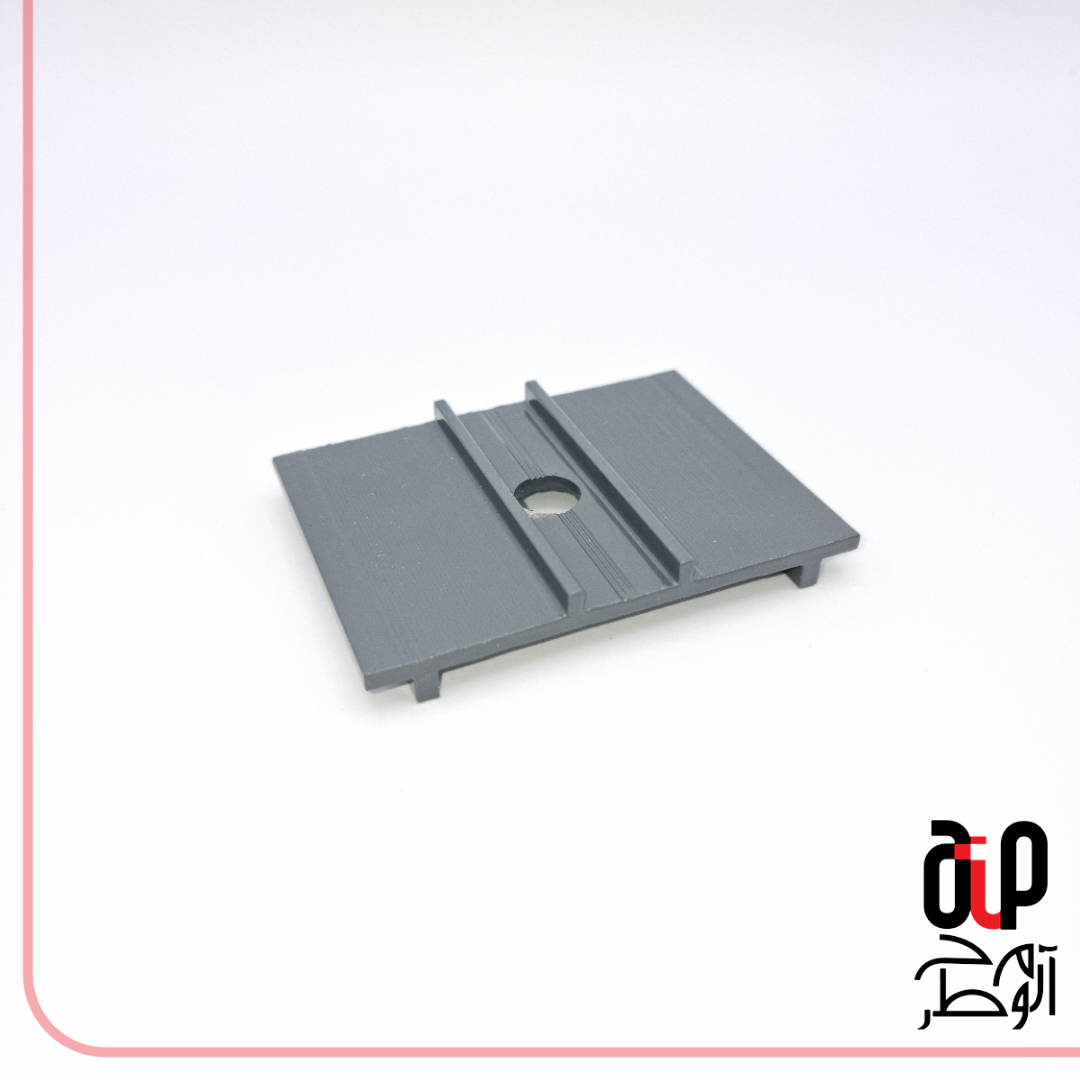

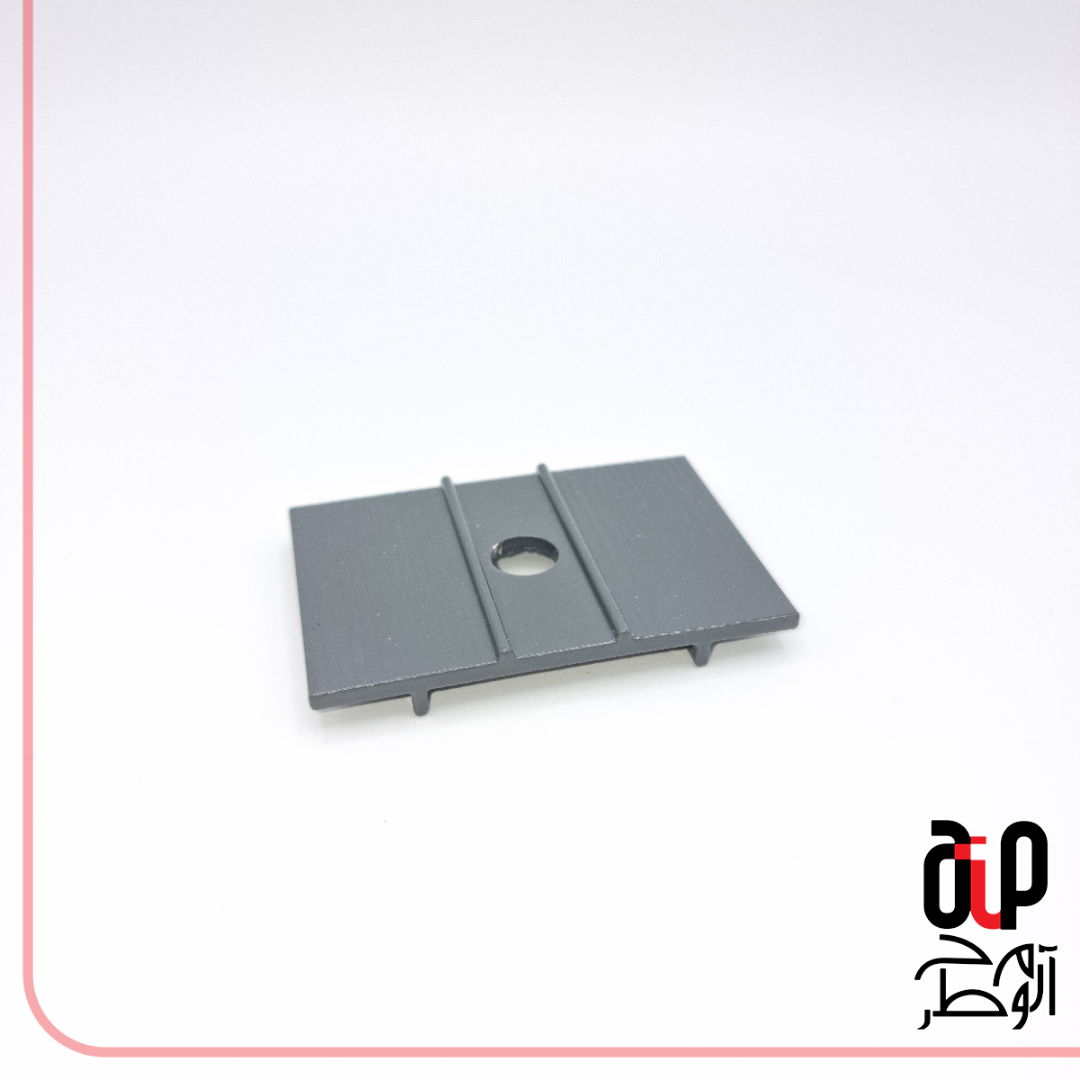

  • پنل پلیت و واشرهای تقویتی (Panel Plate): قطعات زیرسازی آلومینیومی جهت توزیع یکنواخت فشار مکانیکی پیچ در داخل شیار ریل و جلوگیری از تغییر شکل پروفیل‌های پایه.

جدول مشخصات ابعادی و انطباق با فریم پنل خورشیدی

نوع کلمپ ضخامت فریم پنل خورشیدی جنس و آلیاژ پوشش سطحی نوع ریل سازگار
میدکلمپ (U شکل و بال‌دار) ۳۰، ۳۵ و ۴۰ میلی‌متر آلومینیوم اکسترود استاندارد آنادایز نقره‌ای / خام انواع ریل خورشیدی و پروفیل شیاردار
اندکلمپ خورشیدی ۳۰، ۳۵ و ۴۰ میلی‌متر آلومینیوم اکسترود استاندارد آنادایز مات و مقاوم به UV انواع ریل آلومینیومی استراکچر
پنل پلیت (پایه اتصال) یونیورسال (همه سایزها) آلومینیوم مهندسی سخت‌کاری‌شده آنادایز ضد سایش شیار ریل‌های استاندارد خورشیدی

ویژگی‌ها و مزایای کلمپ‌های خورشیدی آلوم طرح پاسارگاد

  • دقت بالای اکستروژن و ابعاد: قرارگیری بدون لقی بر روی لبه ماژول و ریل، جلوگیری از شکستگی شیشه پنل در اثر گشتاور بستن پیچ.
  • مقاومت بالا در محیط‌های باز: پوشش آنادایز ضد اکسیداسیون مقاوم در برابر رطوبت، باران‌های اسیدی، تابش مداوم پرتو فرابنفش و محیط‌های با خورندگی بالا.
  • نصب سریع در کارگاه: سازگاری با پیچ‌های آلن سرسیلندری استیل (M8) و مهره‌های T شکل با عملکرد قفل‌شونده در شیار ریل.
  • تولید اختصاصی و سفارش تیراژ: امکان برش در طول‌های درخواستی پروژه‌های نیروگاهی (سقف سوله، زمینی، کارپورت) با موجودی انبار دائم.

استعلام قیمت، مشاوره فنی و سفارش کلمپ پنل خورشیدی:

جهت دریافت لیست قیمت به‌روز، نقشه ابعادی مقاطع و ثبت سفارش کلمپ‌های میانی، انتهایی و ریل‌های آلومینیومی سازه خورشیدی، می‌توانید با کارشناسان فنی کارخانه آلوم طرح پاسارگاد تماس حاصل فرمایید.

خرید انواع مقاطع پنل خورشیدی – مشاوره رایگان

فروشگاه یاکین که زیرمجموعه آلوم طرح پاسارگاد میباشد، مرجع خرید انواع مقاطع سوالار و پنل خورشیدی است. شما میتوانید باتماس با متخصصین ما از مشاوره رایگان ما بهره‌مند شوید.
